A08S-PS　　高速映像編集用ストレージ
概要　　　機能＆使い方　　　ギャラリー

概要

映像編集作業に必要な、絶対的な速さと拡張性をあわせ持つストレージサーバー

HDフィルムや3Dアニメーションなどの編集には高速プロセッサーや大容量のメモリが必要とされますが、同時にHBA【Host Bus Adapter】のアップグレードが必要不可欠です。
PCIeインターフェースの高帯域幅のデータ通信により、”フレームドロップ”や“「読み込み/書き込みプロセスが不安定”などの状況を心配する必要がない、安定した作業環境を提供します。3D映像編集時の特殊効果や2K/HD映像の非圧縮データでのカラー補正が快適に行えます。

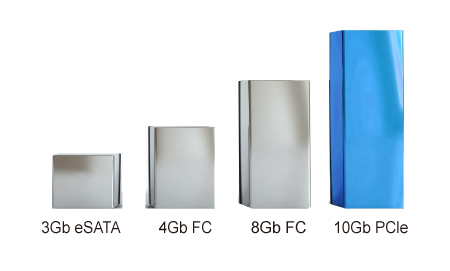

映像編集に最適な高速インタフェース　 PCIe v.s FC v.s eSATA
A08S- PSはPCI Expressインタフェースを採用しています。PCI Expressは他のインタフェースに比べて高速なデータ転送速度、遅延の少なさ、安定性の面で優れています。

A08S-PSは3G SASと SATAハードディスクをサポートしています。ユーザーはコストパフォーマンス重視の16TBのストレージシステムを作る場合にはSATAハードディスク が最適です。

高度なデータセキュリティーを必要とする場合には、大容量のデータを安定して最適なパフォーマンスを発揮するSASハードディスクをご使用に なることをお勧めします。

PCI Expressは各チャンネルが250MB/sのバンド幅を持っています。A08S-PSには4本のデータ転送チャンネルがありますので合計10Gｂ/s のバンド幅を持っています。

eSATAの3Gb、FC（ファイバチャンネル）の4Gb／8Gbなど他の高速インタフェースと比べてもはるかに高速です。


パフォーマンス

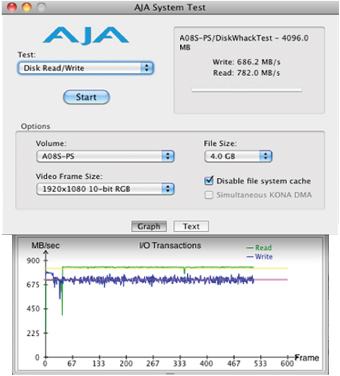

AJA System Test での測定結果

SAS HDD、シングルポートHBAカード 使用時

書き込み : 686 MB/s

読み込み : 782 MB/s

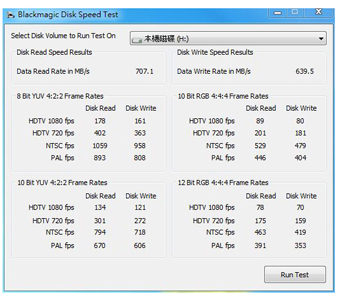

Blackmagic Disk Speed Test での測定結果

SAS HDD、シングルポートHBAカード 使用時

書き込み : 639 MB/s

読み込み : 707 MB/s

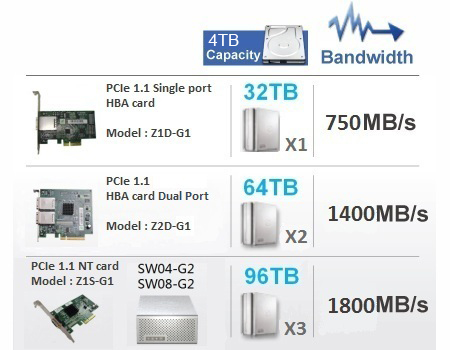

必要に応じて簡単に容量を拡張

A08S-PSはRAID5の設定で4TBのハードディスクを8台 使用した場合、32TBの作業スペースを確保できます。これは非圧縮のHD映像約18時 間分に相当します。より膨大な量の映像を管理する大規模なプロジェクトに取り組む場合、デュアルポートのHBAカードに2台のA08Sを接続して20Gb バンド幅、転送速度1400MB/s、容量64TBの装置と使用できます。更に大容量のデータを高速に扱いたい場合には、ExaSAN G1 Switchを使用するにより1台のワークステーションに8台の A08Sを接続して256TBの容量を手に入れることができます。

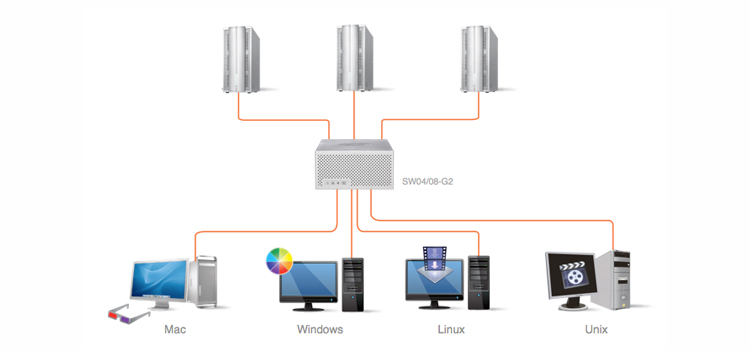

ExaSANを使って簡単にSANを構築

大容量の映像データの編集作業では、特定の作業ごとに異なる作業者が異なるワークステーションで作業を行うことがよくあります。その場合、データの転送に掛 かる時間が大きくなり、作業効率が低下します。また、同じデータを複数保存することによりディスク容量の浪費にもなります。 Accusys社が提供する ExaSANスイッチをA08S-PSに接続することにより、最大12台のクライアントでA08S-PSを共有することができます。ExaSANはほとん どのSANソフトウェア：Xsan、StorNext、MetaSAN, Firejetに対応しています。また、MAC、Windows、Linuxなど異なるプラットファオームで使用することも可能です。
Intel inside

A08S-PS 設計・組立・製造をすべて Accusys社で行っています。Intel社の1OP341 800Mz プロセッサとDDRIIIメモリ、そしてハイパフォーマンスのPCIeテクノロジーの組み合わせによって高いパフォーマンスを発揮しています。 A08Sは6つのRAIDレベル(0, 1, 5, 6, 0+1, JBOD)に対応しています。


ハードディスク
A08S-PSは8台までの 3Gb SAS/SATA II ハードディスクを搭載できます。A08S-PSの最大容量は4 TBのハードディスクを8台搭載した場合32TBととなります。ハードディスモジュールはホットブラグに対応しており、RAID5, 6の環境下では、コンピュータをシャットダウンせずに新しいハードディスクに交換することが可能です。

1

安心のセカンド電源（オプション）

A08S-PSには標準で１台の電源が内蔵されていますが、オプションで300Wの電源をもう一台追加するっことが可能です。2台の電源を搭載した場合、1台が壊れた場合にもA08S-PSをシャットダウせずに動作したまま電源を交換することができます。



ExaSAN A08S-PS スペック

システムとコントローラ
システムタイプ 8ベイ　タワーRAID システム
ホストインタフェス PCI Express 2.5Gbsx4
ディスクインタフェイス 3Gb SAS/SATAII
ディスクタイプ 3.5"
データ転送レート 10Gb/s
コントローラ CPU Intel Xscale Technology IOP341プロセッサー
キャッシュメモリ 512MB DDRII-667, ECCプロテクト：最大2GB

RAID コントローラ機能
オンラインRAIDセット拡張 および RAIDレベル・マイグレーション（再配置）
オンライン不良ブロック・データ復旧・再配置
データ更新とパリティ再発生を伴なうオンライン・ディスク・スクラビング処理
S.M.A.R.T(分析と報告のセルフ・モニタリング・テクノロジー)機能
RAID 0, 5, 6, 0+1に対応
アレイローミングとディスクトラベリング
アレイ復旧とRAID構成復元
ミラースナップショットによる高速バックアップと復元
ディスク応答時間保証のためのディスク・ラグ・プルーフ技術
データ入出力の円滑化と変動幅減少のためのパフォーマンス均等化モード



マネジメント
Java-based RAIDGuard X GUI
textファイル形式によるイベント・ログ保存（トラブル対応の迅速化）
eメールによるイベント通知（SMPT)
CLI （コマンドライン・インターフェース）
正面パネルLDEランプによるディスクステータス表示
300W, 110V-240V パワーサプライ
12cm x 12cm サイズ・ファン （スマート・ファン制御）×２基
サポートOS :
Windows XP/2003/Vista/2008/ 7( 32/64bit)
Linux: Read Hat, SUSE, Fedora, CentOS, Debian...etc
MAC: OS X(10.5, 10.6)
寸法・重量
寸法 L: 502mm , W: 291mm , H:557mm
重量 11.12kg




A08S-PS HBA

10Gb/s PCIeチャンネル PCIe1.1 x4
ショート、ロープロファイル フォームファクタ
寸法 : 110 x 68.9mm
標準ブラケット(ロープロファイル可)



A08S-PS Cable

コネクタ PCIe 1.1 x4 コネクタ
長さ 2m (標準)、オプションにて5m、10m
